CAD出圖步驟詳解

　　施老師：

　　最近有不少學員問我，CAD中怎樣出圖。怎么設置打印比例。那今天就由寧雙學好網施老師詳細的講解一下CAD的出圖步驟。

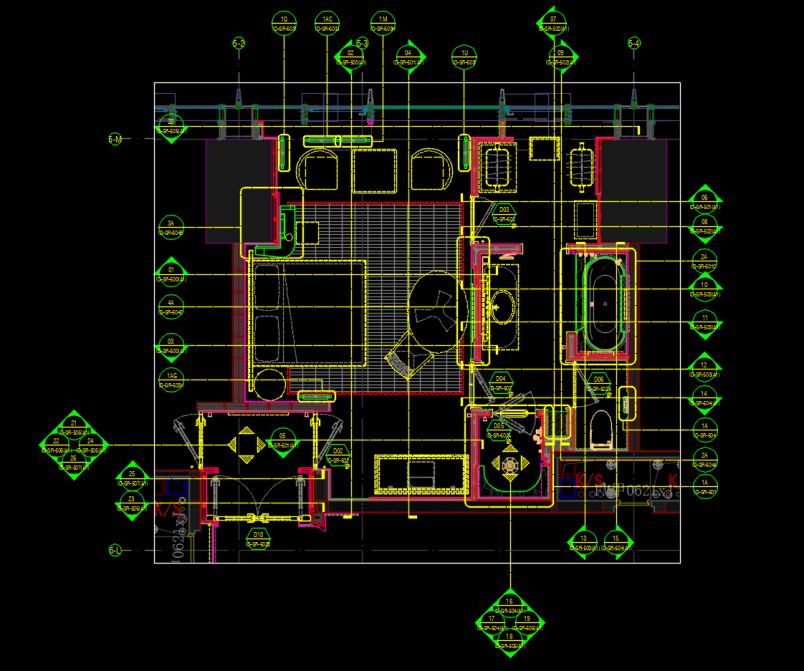

　　一、首先我們打開已經畫好的圖。

　　二、然后點擊文件菜單-打印

　　三、我們把右下角的箭頭展開。

　　四、然后我們設置參數：分別是打印機類型、圖紙尺寸、打印范圍：我們選擇窗口、打印樣式表：我們選擇acad.ctb

　　五、然后我們設置線條筆寬。把上圖中的打印樣式表:acad.ctb打開。

　　六、因為CAD中打印的圖紙都是黑白的,所以我們把從1號色到255號色全部選中,然后在特性中,把顏色選為黑色。

　　七、然后根據線條顏色設置線寬。通常我們把黃色：2號色。作為外框線，那我們就設置成0.25；藍顏色：5號色作為輔助線，我們通常設置成0.05；紅色線1號色作為標注線，我們設置成0.15。

　　如下圖:

　　八、設置好線寬后,我們點擊保存并關閉，然后回到上一個對話框,我們點擊應用到布局。

　　九、這樣就可以打印了。大家看一下打印預覽的結果。
