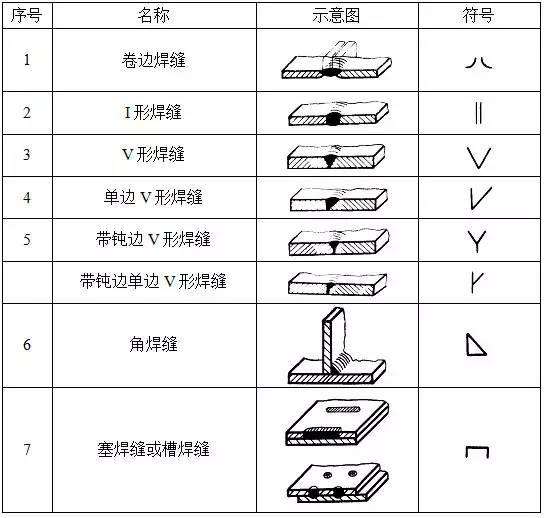

1、鋼結構焊接表示符號中hf表示焊縫厚度焊接符號是一種工程語言，能簡單明了地在圖紙上說明焊縫的形狀幾何尺寸和焊接方法我國的焊接符號是由國家標準GB324規定的焊接符號是把在圖樣上用技術制圖方法所表示的焊縫的基本；以下是鋼結構圖紙中常用符號GJ 剛架LT 檁條LaT拉條SC 水平支撐剪刀支撐GL 鋼梁CL 次梁ZC 柱間支XG 梁柱間系桿TL 托梁QL 墻梁XT 斜拉條YPL雨棚梁，DZ女兒墻所有的符號通常都是由；第一個圈中90X10110表示某鋼板厚度10mm寬度90mm長度110mm剩下兩個圈中表示焊接符號，上面的焊接符號意思是此型鋼梁上下翼緣需要工廠全熔透焊接圖中半圈是指焊接某部分的意思，那個開口三角形的符號表示全熔透焊接；2標高表示建筑物各部分的高度，是建筑物某一部位相對于基準面標高的零點的豎向高度，是豎向定位的依據 在施工圖中經常有一個小小的直角等腰三角形，三角形的尖端或向上或向下，這是標高的符號3另外建議再仔細看。

2、#xF50D快速識讀符號要了解鋼結構的快速識讀符號，工字鋼，H型鋼，檁條鋼梁等等的表示符號如PL表示鋼板，4M16表示4個16型號的普通螺栓#xF3D7#xFE0F結構構造要了解結構的構造，比如梁與梁的，柱與柱，柱與梁的鉸接和剛接，在結構設計合理的情況；2210x100x10是兩件10mm厚，210長，100寬的板，8C那個8mm角焊縫三邊焊WML是加強板；該符號是鋼結構焊接方法在焊接圖紙上的表示代號111手弧焊涂料焊條熔化極電弧焊俗稱焊條電弧焊141TIG焊，鎢極惰性氣體保護電弧焊此外還有135MIAG熔化極非惰性氣體保護焊含二氧化碳氣體保護焊136；這是焊接符號，三角表示角焊縫6表示焊腳高度為6毫米圓圈表示環焊一周整個焊接符號表示的意思是雙面角焊縫，焊腳高度為6毫米，環繞焊接一周如果符號是半圓圈則表示是焊半圈。

3、鋼結構圖紙符號代表含義如下鋼結構由鋼制材料組成的結構，結構主要由型鋼和鋼板等制成的梁鋼鋼柱鋼桁架等構件組成，并采用硅烷化純錳磷化水洗烘干鍍鋅等除銹防銹工藝各構件或部件之間通常采用焊縫螺栓或鉚釘；鋼結構三角符號表示焊接方式”的意思焊接也稱作熔接，是一種以加熱高溫或者高壓的方式接合金屬或其他熱塑性材料如塑料的制造工藝及技術現代焊接的能量來源有很多種，包括氣體焰電弧激光電子束摩擦和超聲波等除；鋼構焊接符號cjp代表坡口焊縫全部焊透，還有一個PJP代表坡口焊縫部分焊透焊接，也稱作熔接，是一種以加熱高溫或者高壓的方式接合金屬或其他熱塑性材料如塑料的制造工藝及技術鋼結構是由鋼制材料組成的結構，是主要的建筑；焊接符號是一種工程語言，能簡單明了地在圖紙上說明焊縫的形狀幾何尺寸和焊接 方法我國的焊接符號是由國家標準GBT 3242008 焊縫符號表示法規定的2 GBT 3242008 焊縫符號表示法本標準規定了焊縫符號表示。

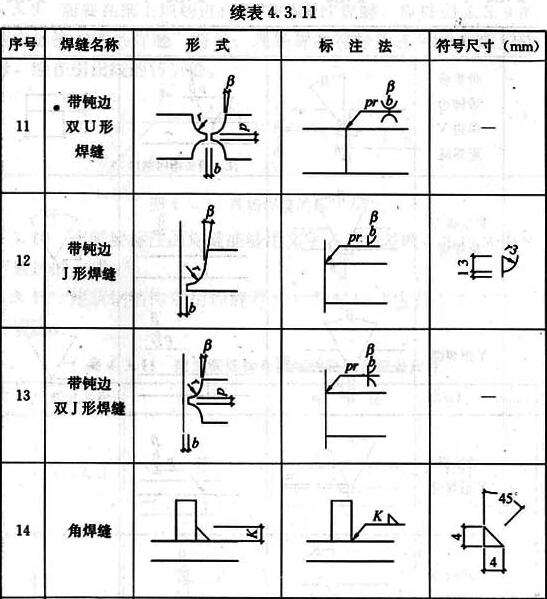

4、這個事焊接符號那個三角小旗子，表示現場焊接6表示焊縫高6mm6旁邊的三角表示角焊縫閉合的圓圈，表示四周圍焊；鋼結構焊接符號含義大全 鋼結構焊接符號也是依據GB324一1988焊縫代號來繪制鋼結構一般屬于建筑學科，屬于建筑行業因此在鋼結構焊接符號的標注中經常伴隨有建筑符號型鋼符號螺栓符號及鉚釘符號等#160鋼結構焊縫符；引出線末端帶個三角形，這個是焊接的符號 下面說的這些你最好弄個圖來看看，要不都不明白你說的是什么10應該是焊縫高度為10mm；該焊接符號代表了 1 坡口端部開焊接坡口，坡口深版度為每一面14mm深2 外側坡口要求打磨齊平也就是符號最上面的橫杠代表的意思3 角內側除了焊接14mm深的坡口焊，還需要焊接12mm高焊腳的角焊縫焊接符號有專門；三角形是焊接符號，表示的是角焊縫。
