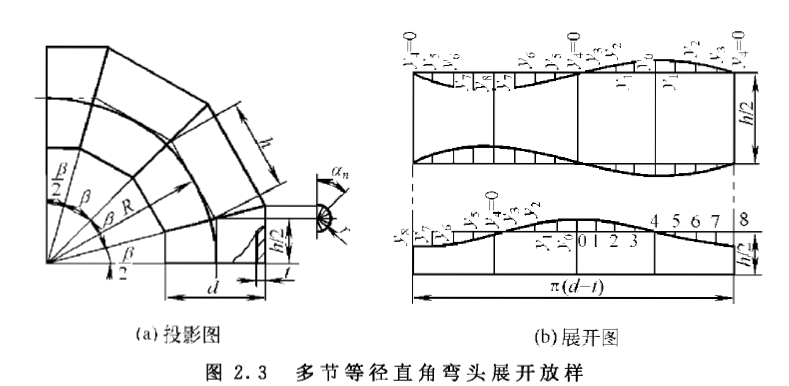

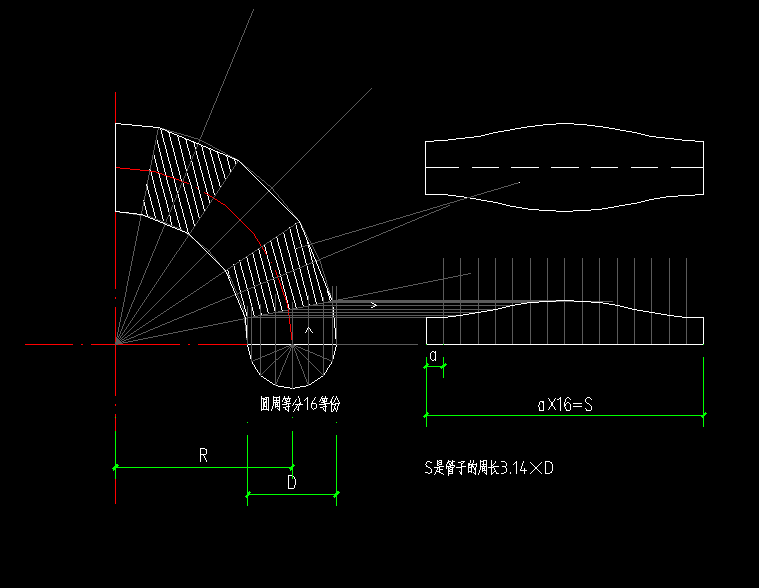

90度彎頭手工放樣190度彎頭可以做成4節的蝦米腰，也可以做成5節的，手工放樣時道理是一樣的，現已3節為例，說一下手工放樣2畫出主視圖如下圖3腰彎頭各節經過扭轉對齊后可組成一個直管如下圖，由于；45度彎頭放樣圖畫法，具體操作步驟如下1在平面內畫一條長度為1000左右的線段，暫命名為AB如下圖所示2以AB線段的端點為起點，畫一條長度為222的線段，命名為AC如下圖所示3將AC向右偏移377的一半，即188；手工放樣步驟以一節為例，其余方法相同1先按實際尺寸畫出彎頭側面投影包括接縫線2按線把每一個封閉線框圖形分割成獨立的圖形可以裁剪，也可以單獨再畫3取一個圖樣，將中心線垂直的設置畫在另。

1需卷制如下圖彎頭我們從圖中得到已知條件彎頭中徑的半徑為300，彎頭共4節，分15度和30 度兩種，且30=2*152放樣劃線1做一直角坐標2以坐標原點為圓心，彎頭中徑300為半徑畫14圓如圖13再將；一蝦米彎頭畫圖步驟1以O(shè)點為起點，先畫出彎頭角度數B=90°2條射線，然后以O(shè)點為圓心，按彎曲半徑畫圓弧相交于兩射線于A點和B點再分別按各節角度畫射線重點第一節的夾角A=225°的計算公式2；1需卷制如下圖彎頭，我們從圖中得到已知條件彎頭中徑的半徑為300，彎頭共4節，分15度和30度兩種，且30=2*152放樣劃線 做一直角坐標，以坐標原點為圓心，彎頭中徑300為半徑畫14圓再將圓心定于圖1中圓；5量取主視圖中的1，平移至展開圖為1，以此方法平移剩余線段，用平滑曲線連接各線段得到第一節6其它N節無須再重新放樣，只要用得到的第一節做樣板，反轉樣板就能得到其余N節彎頭是管道安裝中常用的一種連接用；一4節90度彎頭指一個整體彎頭，由四段組合而成，其兩端節的尺寸，是中間段尺寸的一半90度是指彎頭兩端口形成的夾角為90度二彎頭的放樣需要知道的必要參數有直徑角度節數彎曲半徑等分?jǐn)?shù)以上參數。

1以O(shè)點為起點，先畫出彎頭角度數B=90°2條射線，然后以O(shè)點為圓心，按彎曲半徑畫圓弧相交于兩射線于A點和B點再分別按各節角度畫射線 重點第一節的夾角A=225°的計算公式需要注意的是蝦米腰彎頭各節；最簡單方法是用直尺或一根焊條平放在彎頭口上，使彎頭和管道連接處與焊條向管道延長點等高后先四點點焊彎頭與管道效正后加固焊接彎頭焊找正時，可以用直角尺來找正，也可用垂線的方法來找正直角彎頭放樣方法是以一節；沒有計算公式蝦米腰彎頭 大小頭 天圓地方在管道安裝中經常用的，有些受施工限制在現場不好放樣，板金展開圖樣一般都采用相貫線法放樣，沒有計算公式制圖軟件繪制比較方便彎頭下料必須知道彎曲半徑，厚度幾節；1用樣板畫的話采用平行線法，到書店找本“鉚工工藝”看看，很簡單的，一看就會2簡單的辦法就是在鋼管上畫出45度角，割開后反方向相對就是直角彎頭；首先確定把彎頭分成幾接，然后在開始算料比如一個90度的彎頭分3接，每接是30度那么我們就要做3塊30度的彎頭，其中一塊中間切開，橢圓面焊接起來就可以了現在說下怎么算數據我們把彎頭分開后會看到一個梯形的圓管。

現在廣泛使用鈑金展開軟件，如鋼構35金林鐵師傅A(chǔ)utoPOL for windowsSolidworks在展開之前，還需確定彎頭是幾節的彎曲半徑是多少材料厚度是多少這些參數現用鋼構35演示如下填入?yún)?shù)確定則展開；利用三維CADSolidworks軟件對圓管彎頭進行立體放樣簡單快捷只要熟悉掌握軟件的幾個相關命令，對零件進行11的三維造型形成各節空間輪廓線并繪制出數條母線，然后進行“智能標注”，就能準確地計算出母線長度對于彎頭構件，不管。

彎頭放樣彎頭放樣一般大體分為三種，一種彎頭相貫線放樣方法，也可以叫做畫圖放樣方法一種是彎頭計算放樣方法，通過計算彎頭短節上各線的長度數據，實現畫出彎頭放樣樣圖最后一種就是彎頭放樣軟件，這種放樣方法簡單快捷，不。
